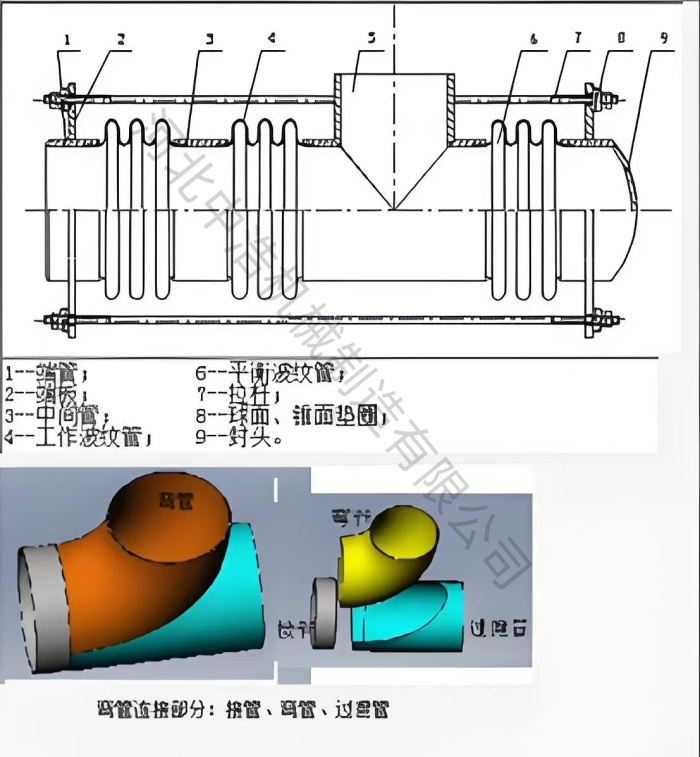

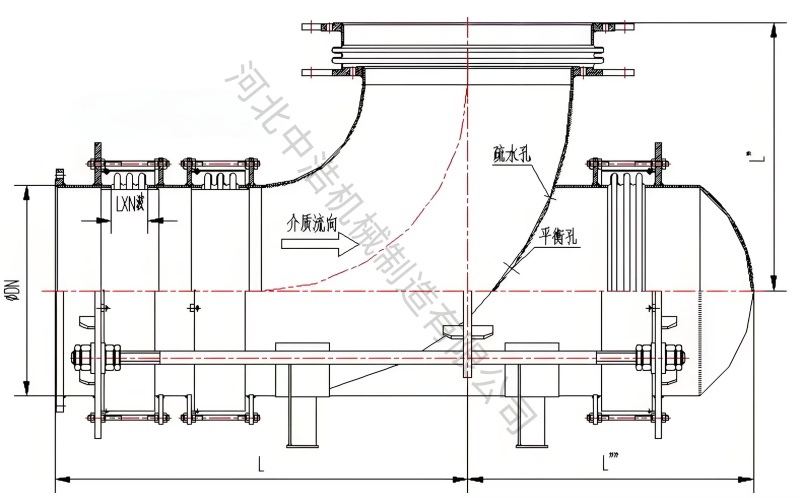

一、曲管壓力平衡波紋補償器結構與組成：

         曲管壓力平衡波紋補償器通常有金屬波紋管和其他部件組成，包括端管、端板、中間管、工作波紋管、平衡波紋管、拉桿、球面、錐面墊圈、封頭等組成。其中工作波紋管、平衡波紋管是曲管壓力平衡波紋補償器核心，伸縮性能是實現補償功能關鍵。此外拉桿等其他部件則用于約束和平衡波紋管運動，確使補償器平穩運行關鍵部件。





二、工作原理:

a、吸收位移變形：當管道收受到溫度變化 、介質壓力波動等外部因素影響時，會產生周橫向位移變化。曲管壓力平衡補償器通過內部波紋管結構變動，自由伸縮、吸收位移，從而減少管道系統位移影響。

b、平衡內壓推力： 曲管壓力平衡補償器不僅可以補償器管道位移還能平衡管道內外壓力，波紋管內部介質流動產生壓力，內外部壓力變化產生壓力差，而曲管壓力平衡補償器則可以實現平衡功能，保持管道系統穩定運行。

c、拉桿與其他部件約束與平衡：出了波紋管外， 曲管壓力平衡補償器還包括；拉桿、端板、封頭和墊圈等，這些部件在補償器工作中起到約束和平衡作用。其中，拉桿可以約束波紋管運動范圍，防止過度拉伸，而封頭又包括端板、球面和錐面墊圈等起到傳遞熱位移平衡壓力和推力作用。





三、應用領域

曲管壓力平衡補償器廣泛應用于石油、化工、電力、冶金、供熱等行業管道系統中。這些行業中管道系統需要經常輸送、儲存和處理各種物質，因此管道系統安裝和穩定性至關重要。曲管壓力平衡補償器可有效提高管道系統安全和穩定性，減少管道位移變形導致故障成本和維修費用。
